Máte hlučných susedov? Bývate v hlučnej oblasti? Nemusíte sa sťahovať!

Ponúkame Vám široký sortiment izolačných systémov, s ktorými Vám pomôžeme riešiť vaše problémy.

Technické zvukotesné dosky na steny, podlahy a sadrokartónové steny.

Vysoko-kvalitná kročajová izolácia pod parkety a keramické podlahy aj na podlahové kúrenie.

S nami sa môzete znova začat usmievať.

Pre viac info nás môžete skontaktovať na mail info@unitrex.eu, radi Vám poradíme.

Inštalovať materiál je jednoduché, a preto sme pre Vás pripravili niektoré príklady návodov na montáž.

Maloobchodné  a veľkoobchodné ceny.





Priklad montaže GESS FON na stenu s pomocou lepidla.

Priklad montaže GESS FON na stenu s pomocou lepidla.

 V tomto príklade sme nakreslili stenu postavenú z pálenej tehly, ale jednoducho sa môže namontovať aj na steny z ytongu alebo už s omietkou.







 colla1

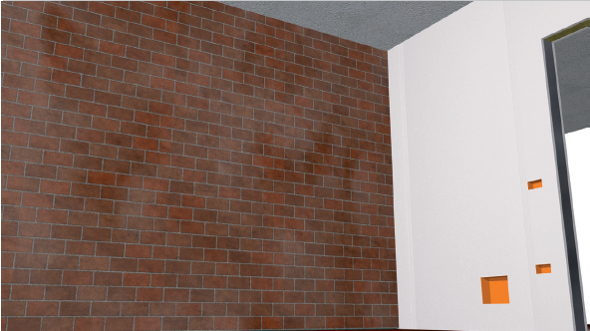

 Skontrolovať čistotu stien a ich rovinnosť.

colla2

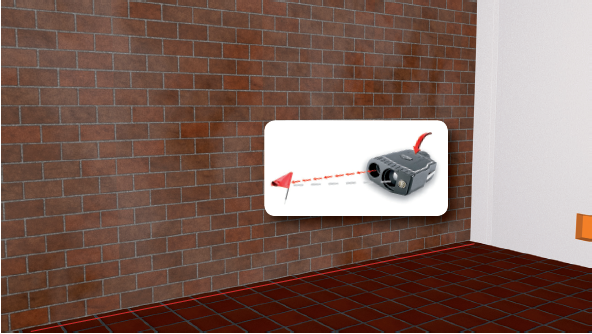

Označiť hrúbku budúcej hotovej steny.

colla3

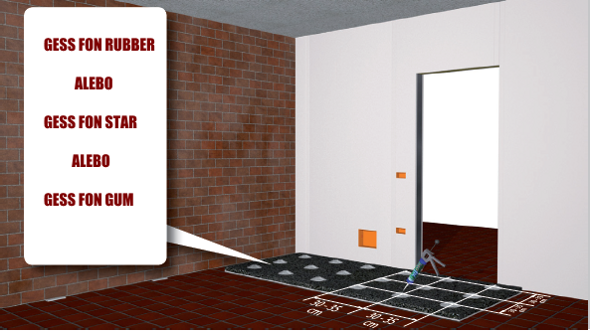

Položte dosku na podlahu sakrokartónovou stranou smerom dolu, umiestnite na ňu lepidlo podľa výkresu.

colla4

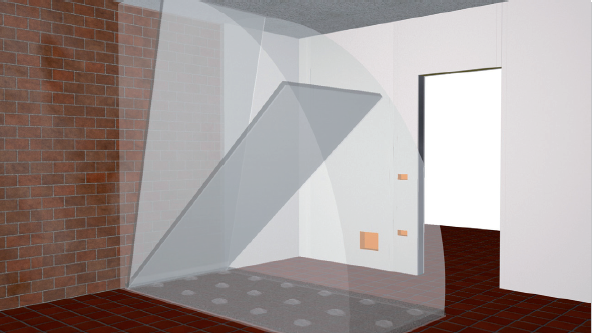

Zdvyhnite dosku a umiestnite priamo na stenu.

colla5

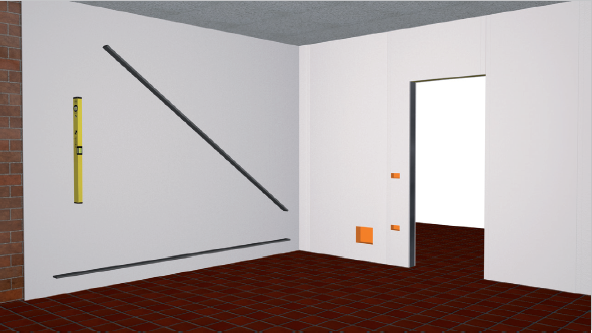

Skontrolujte zvislosť a vodorovnosť.

colla7

Dokončenie steny

1) Tmeľ 2) Ochraná paska 3) Tmeľ 4) Stierka



Priklad montaže GESS FON na stenu s pomocou ramik.

Priklad montaže GESS FON na stenu s pomocou ramik.

Dore uvedený príklad je len indikatívny, typ kotvenia sa môze meniť na základe sadrokartónového systému a dodavateľa systému. V tomto príklade sme nakreslili stenu postavenú z pálenej tehly, ale jednoducho sa môže namontovať aj na steny z ytongu alebo už s omietkou.  Ako rámik odporučujeme oceľové profily pre sadrokartón alebo drevený cinkovaný profil alebo KVH.



orditura1

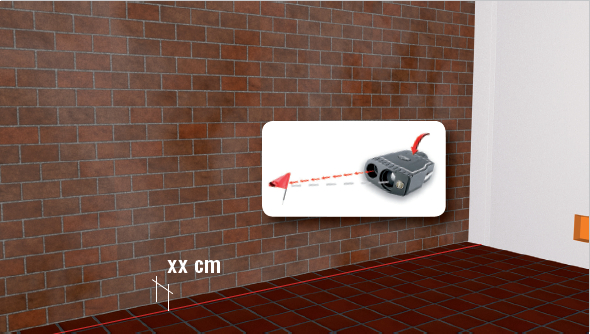

Označiť hrúbku budúcej hotovej steny.

orditura2

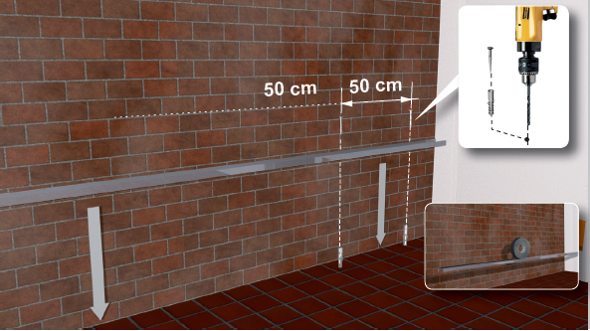

Na spodnú časť profilu nalepiť samolepiacu zvukovo-izolačnú pásku AKUSTIK BAND F,

ukotviť profil na podlahu s hmoždinkami 1 každy 50cm.

orditura3

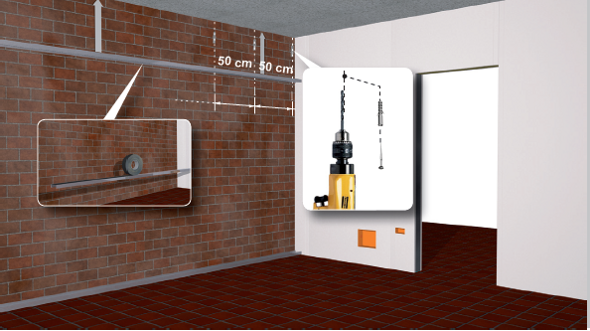

Opakovať operaciu aj pre vrchnú časť.

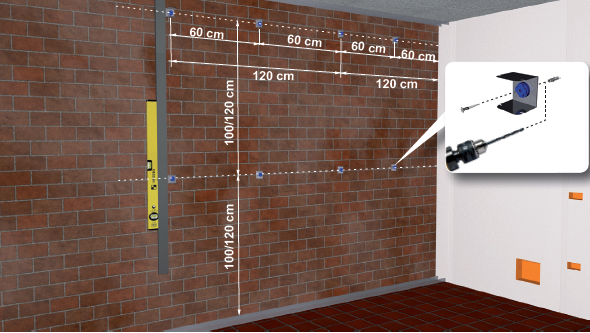

orditura4

 Umiestniť kotvy na stenu (vid. výkres).

orditura6

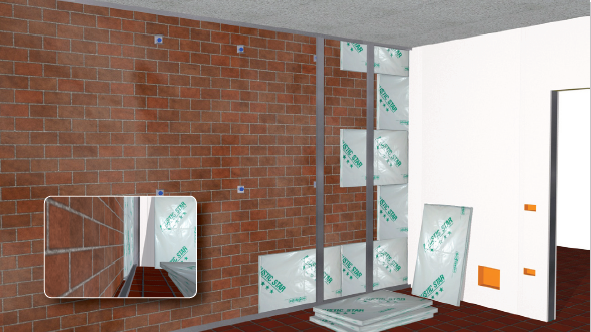

Tento typ montáže (v prípade extrémnej hlučnosti), umožňuje vloženie dalšej izolácii,

ktorá spolu s GESS FON doskou zvyšuje útlm hluku.

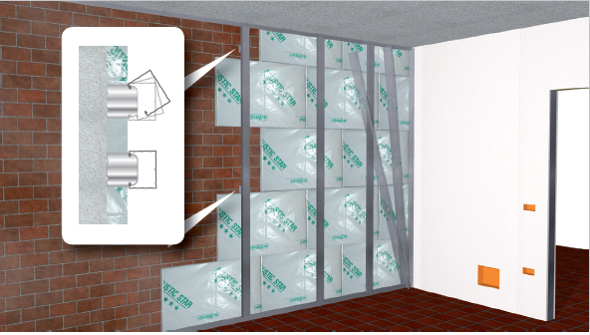

orditura7

Vloziť izoláciu medzi stenu a konštruciu (detajl vrchný pohľad).

orditura8

Nasadiť a ukotviť zvukotesnú dosku GESS FON

orditura10

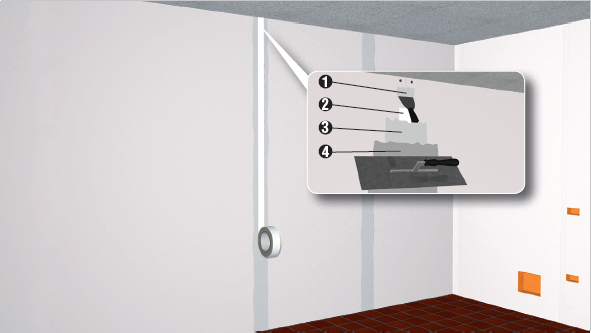

Dokončiť stenu

1) Tmeľ 2) Samolepiaca páska 3) Tmeľ 4) Stierka.



Príklad montáže GESS FON pomocou sadrokartónovej štruktúry

Príklad montáže GESS FON pomocou sadrokartónovej štruktúry

Dole uvedený príklad je len indikatívny, typ kotvenia sa môze meniť na základe sadrokartónového systému a dodavateľa systému.

V tomto príklade sme nakreslili stenu postavenú z pálenej tehly, ale jednoducho sa môže namontovať aj na steny z ytongu alebo už s omietkou.





kart2

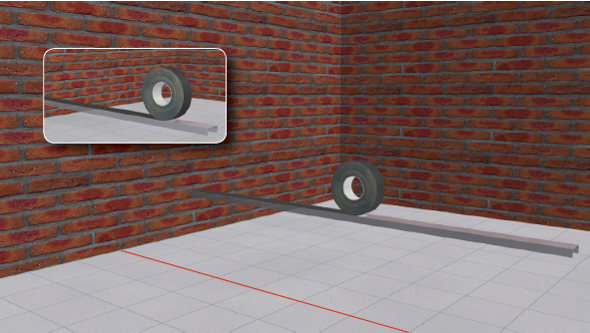

Po naznačení čiary, kde chcete postaviť stenu, vložte na spodnej strane oceľového profilu samolepiacu

zvukovú izolačnú pásku AKUSTK BAND F.

 kart2a

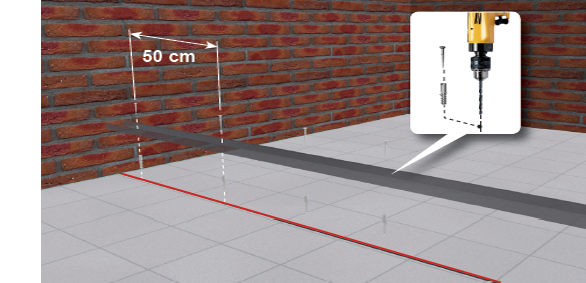

Kotviť do podlahy.

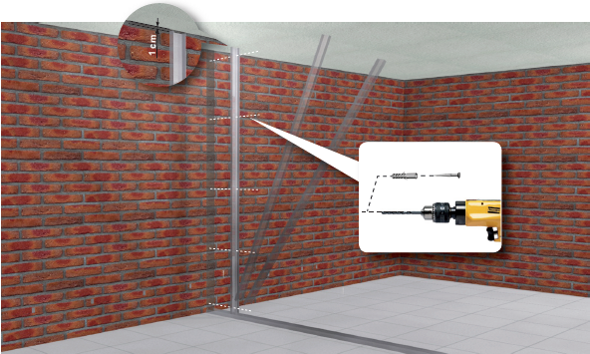

kart

 Namontovať zvislý stĺp a ukotviť do steny.

kart4

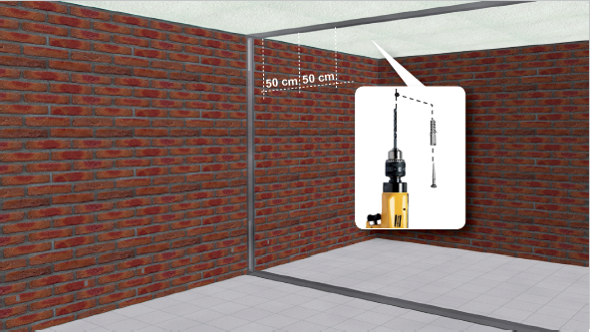

Opakovať operáciu aj na strope.

kart5

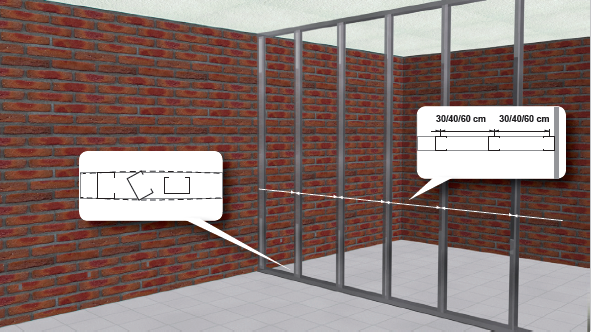

Namontovať vertikálne priečky.

kart5

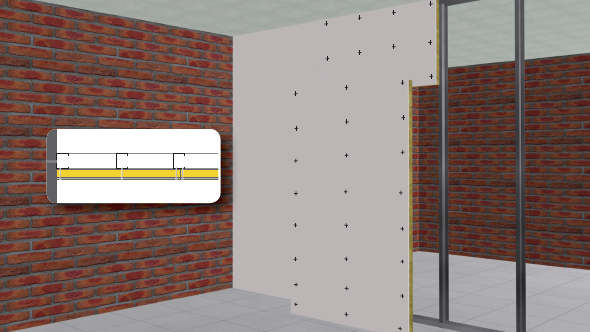

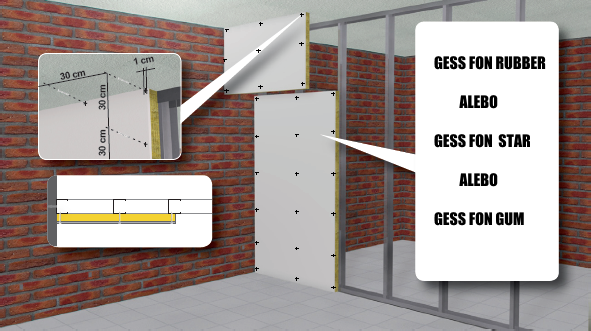

 Ukotviť zvukovo-izolačnú dosku GESS FON.

kart6

 Opakovať operáciu.

kart8

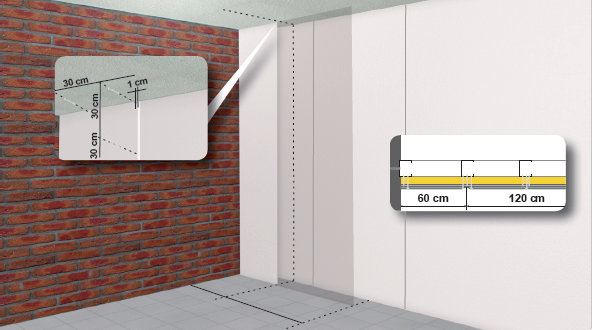

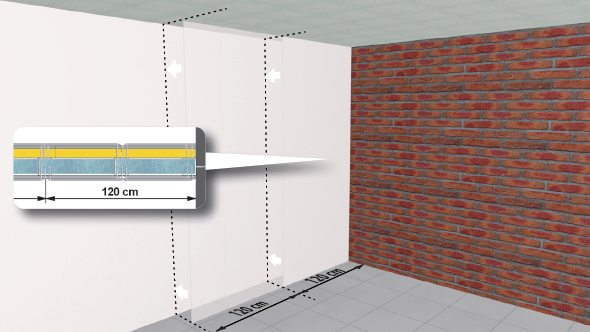

Rozmery

kart9

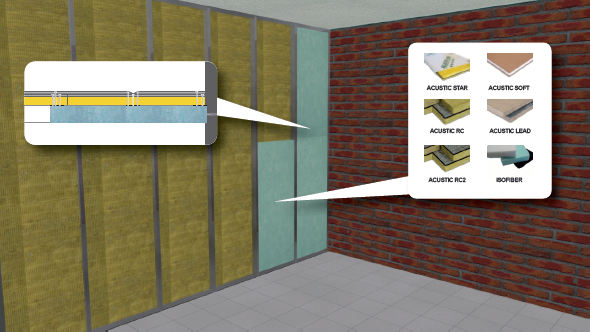

V prípade extrémnej hlučnosti vložiť ďalšiu zvukovú izoláciu.

kart10

Dokončiť stenu so sadrokatónovou doskou alebo s ďalšou zvukovo-izolačnou doskou.

kart11

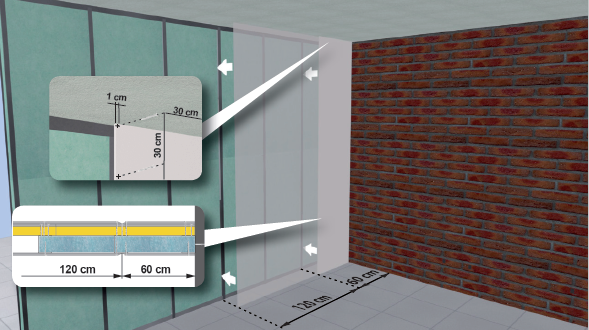

 Rozmery

kart12,

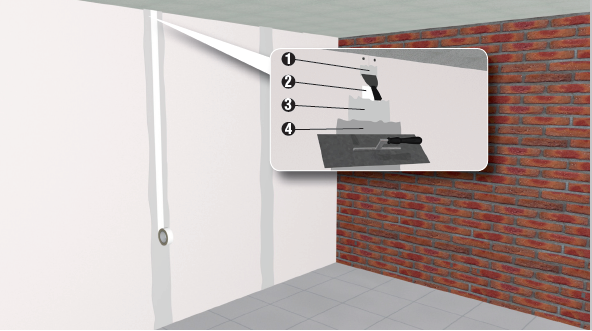

Dokončenie steny

1) Tmeľ 2) Ochranná páska 3) Tmeľ 4) Stierka

Priklad montaže GESS FON na stropu s pomocou profilov na sadrokarton

Priklad montaže GESS FON na stropu s pomocou profilov na sadrokarton

Dole uvedený príklad je len indikatívny, typ kotvenia sa môze meniť na základe sadrokartónového systému a dodavateľa systému.





 soff1

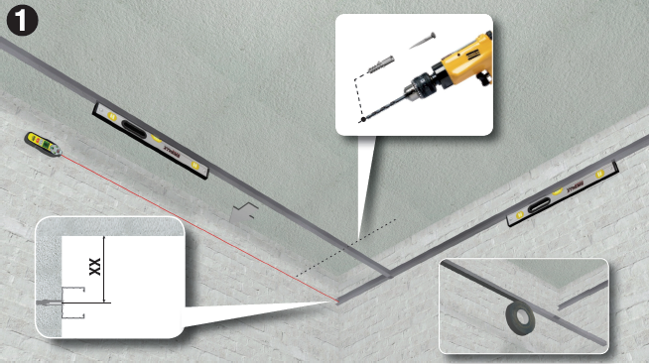

 1) Na obvodové profily nalepiť samolepiace zvukovo-izolačné tesnenie AKUSTIK BAND F, ktoré výraznou

     mierou vplýva na akustické parametre celého podhľadu.

     Na stene vyznačiť polohu a obrysovú čiaru podhľadu. Pamätajte si, vyznačiť úroveň

     konštrukcie, preto pri vyznačovaní nezabudnuť zohľadniť hrúbku opláštenia.

     Pripevňiť na obvodovú stenu po predvŕtaní plastovými natĺkacími hmoždinkami, príp. inými

     vhodnými pripevňovacími prostriedkami podľa druhu podkladu. Vzájomný rozostup pripevnenia je

     max. 800 mm. Vzdialenosť prvého pripojenia od rohu miestnosti je maximálne 200 mm.

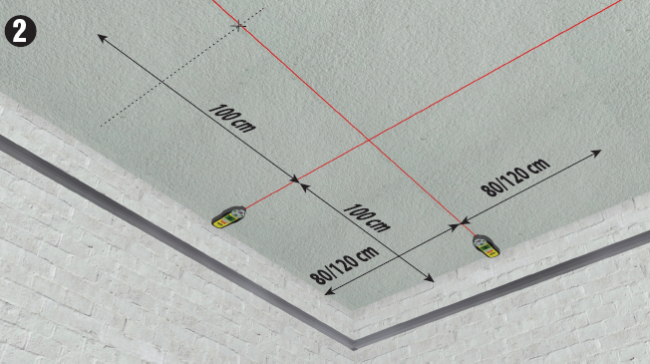

soff2

 Odmerať polohu závesov, ktoré rozmiestnite tak, aby v smere nosných profilov bol ich rozostup (ako na výkrese).

Pozor : uvedené rozmery na výkrese sú len orientačné a môžu sa meniť na základe použitého sadrokartónového

systemu a typu dosiek.



soff4

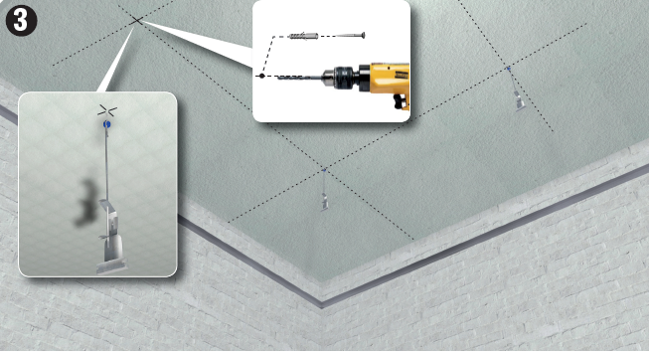

Drôt s okom k nosnému stropu pripevníte buď jedným oceľovým stropným klincom do betónového

stropu alebo jednou skrutkou s plochou hlavou typu FN na drevené prvky stropov, a to do boku trámu,

kde je skrutka namáhaná na strih. Na nosné kotvenie podhľadov na nosný strop nie je povolené používať

plastové natĺkacie hmoždinky. Na ukotvené drôty sa cez pero namontujú závesy. Niektorí dodávatelia

systému odporúčajú používať štvorbodový záves kvôli vyššej nosnosti a jednoduchšej montáži.

soff4

 Na obvodové profily položite nosné profily a následne do nich "nakliknete" perové závesy .

Profily môžete nadstaviť na dĺžku pomocou spojovacích kusov na profil.

soff5

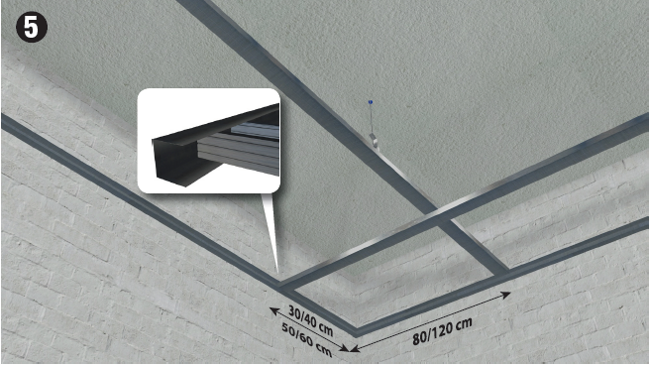

Montážne profily vložíte do obvodových profilov a krížovými spojkami ich spojíte s nosnými.

soff6

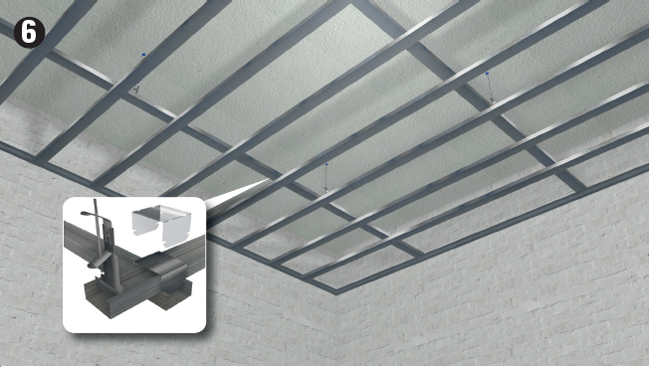

Osadený rošt z R-CD RigiProfilov ešte pred pripevnením sadrokartónových dosiek výškovo vyrovnáme do

vodorovnej polohy pomocou vodováhy alebo pomocou laserového nivelačného prístroja.

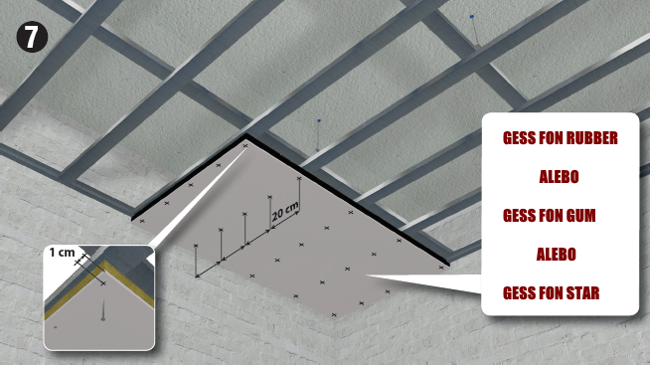

soff7

Pripevniť dosky na štruktúru.

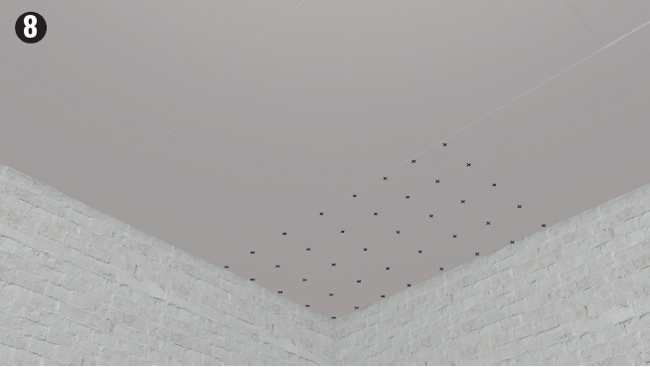

soff8

 Pri napojení podhľadu s obvodovými stenami ponecháme škáru o šírke cca 6 mm, ktorá nám zabezpečí

priestor pre správne vytmelenia tohto napojenia. Na spoje dosiek nanesieme tenkú vrstvu škárovacieho

tmelu. Do vrstvy tmelu vložíme výstužnú sklovláknitú pásku a zľahka ju pretiahneme špachtľou s tenkou

vrstvou tmelu. Sploštené PRO hrany dosiek uľahčujú základné tmelenie, keďže tmel s páskou sa nanáša

len do vybratia hrán dosiek.



soff9

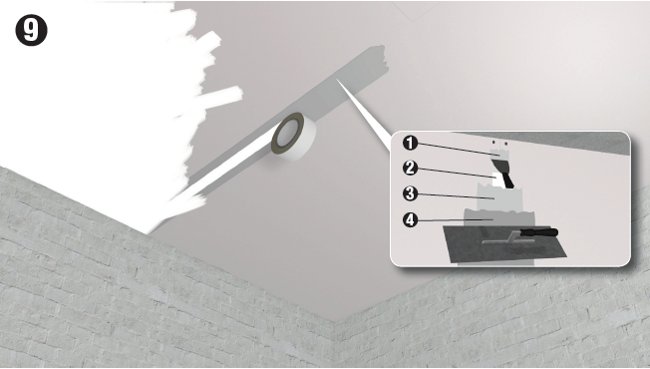

Dokončenie stenu

1) Tmeľ 2) Ochranná páska 3) Tmeľ 4) Stierka
